Co je dvouvřetenové obráběcí centrum a je vhodné pro váš obchod?

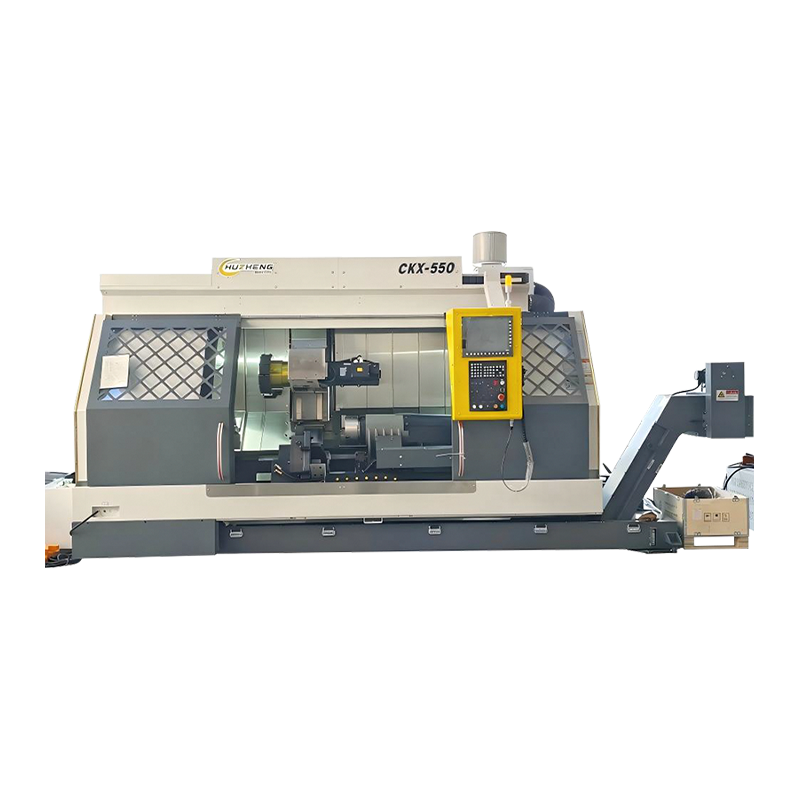

Co je dvouvřetenové obráběcí centrum?

Dvouvřetenové obráběcí centrum je CNC obráběcí stroj vybavený dvěma nezávislými vřeteny – každé schopné držet a otáčet řezný nástroj – namontované na jediné strojní platformě. Na rozdíl od standardního jednovřetenového obráběcího centra, kde jedno vřeteno provádí všechny řezné operace sekvenčně, dvouvřetenové obráběcí centrum umožňuje obrábění dvou obrobků současně nebo umožňuje opracování jednoho obrobku ze dvou stran nebo dvěma různými nástroji současně, v závislosti na konfiguraci stroje.

Koncepce je přímočará: pokud jedno vřeteno vyrábí jeden díl na cyklus, dvě paralelně běžící vřetena mohou vyrábět dva díly současně – efektivně zdvojnásobit propustnost, aniž by se proporcionálně zdvojnásobila plocha, obsluha nebo půdorys stroje. V praxi skutečné zvýšení produktivity závisí na geometrii součásti, na tom, do jaké míry mohou obě vřetena běžet současně, a na tom, jak dobře je stroj integrován do výrobní buňky. Ve velkoobjemových aplikacích s vhodnými rodinami součástí jsou však dvouvřetenová CNC obráběcí centra jedním z nejvýkonnějších dostupných nástrojů pro zkrácení doby cyklu a nákladů na součást.

Dvouvřetenové stroje jsou k dispozici v několika konfiguracích – vertikální a horizontální orientace, pevné a nezávisle pohyblivé uspořádání vřeten as různými úrovněmi synchronizace os mezi dvěma vřeteny. Každá konfigurace je vhodná pro různé typy dílů a výrobní scénáře, a proto je před rozhodnutím o nákupu nezbytné důkladně porozumět možnostem.

Jak funguje dvouvřetenové obráběcí centrum

Na úrovni stroje a dvouvřetenové obráběcí centrum pracuje na stejných základních principech CNC jako jakékoli standardní obráběcí centrum – servopohony lineární osy, výměník nástrojů, chladicí systém a řídicí jednotka CNC – ale s přidanou složitostí správy dvou vřeten a jejich souvisejícího upínání, nástrojů a drah pohybu současně. Řídicí jednotka CNC musí koordinovat pohyby obou vřetenových hlav vzhledem k jejich příslušným obrobkům a zajistit, aby se obě operace obrábění vzájemně fyzicky nebo dynamicky nerušily.

Synchronizovaný vs. nezávislý provoz vřetena

V synchronizovaném režimu provádějí obě vřetena identické dráhy nástroje na identických obrobcích současně — jeden NC program řídí obě vřetena jako zrcadlový obraz nebo přímou kopii. Toto je nejběžnější provozní režim pro velkosériovou výrobu identických dílů, jako jsou automobilové komponenty, tělesa hydraulických ventilů nebo tělesa čerpadel. Doba cyklu na díl je v podstatě stejná jako u jednovřetenového stroje, ale výkon se zdvojnásobí, protože za cyklus jsou dokončeny dva díly.

V nezávislém režimu má každé vřeteno svou vlastní dráhu nástroje a může současně provádět zcela odlišné operace. To je užitečné při obrábění součásti, která vyžaduje různá nastavení – například vřeteno 1 provádí hrubé frézování, zatímco vřeteno 2 provádí dokončovací vyvrtávání na dříve hrubovaném obrobku – což efektivně umožňuje stroji pracovat jako dva stroje v jednom krytu. Nezávislý provoz vyžaduje řídicí jednotku, která je schopna spouštět dva zcela samostatné NC programy současně, což je funkce dostupná na moderních špičkových CNC systémech, jako jsou vícekanálové řídicí jednotky Fanuc, Siemens a Mitsubishi.

Uspořádání hlavy vřetena

Fyzické uspořádání dvou vřeten se mezi konstrukcemi strojů výrazně liší. V konfiguracích se dvěma vřeteny s pevným stoupáním jsou obě vřetena namontována v pevné vzdálenosti od sebe na stejném odlitku vřetenové hlavy a sdílejí všechny pohyby os. Jedná se o nejjednodušší a nejpevnější konstrukci, ideální pro rodiny součástí s konzistentními roztečemi prvků. Konstrukce s proměnným stoupáním umožňuje upravit vzdálenost mezi dvěma vřeteny – buď ručně, nebo pod CNC řízením – tak, aby vyhovovala různým roztečím dílů a rozmístění přípravků. Některá pokročilá dvouvřetenová CNC obráběcí centra montují každé vřeteno na zcela nezávislé osy, čímž každému vřetenu dávají vlastní pojezd X, Y a Z a umožňují zcela odlišné operace na součástech umístěných kdekoli v jejich příslušných pracovních obálkách.

Dvouvřetenová vertikální vs. horizontální obráběcí centra

Stejně jako jednovřetenová obráběcí centra přicházejí ve vertikální (VMC) a horizontální (HMC) konfiguraci, dvouvřetenové stroje jsou dostupné v obou orientacích – a výběr mezi nimi má stejné důsledky jako u jednovřetenových strojů, umocněný přidanou složitostí dvou vřeten.

Vertikální obráběcí centra se dvěma vřeteny

U dvouvřetenového vertikálního obráběcího centra směřují obě vřetena dolů a obrobky jsou upevněny na vodorovném stole pod ním. Tato konfigurace je intuitivní pro operátory obeznámené s konvenčními VMC a je vhodná pro ploché nebo prizmatické díly, které vyžadují obrábění pouze z horní strany. Dvě vřetena jsou obvykle uspořádána vedle sebe podél osy X a nejběžnější je uspořádání s pevným stoupáním. Odvod třísek je méně příznivý než u horizontálních konfigurací, protože třísky padají na obrobek a upínací přípravek, což vyžaduje větší pozornost na směr chladicí kapaliny a konstrukci upínacího přípravku, aby se zabránilo nahromadění třísek v kritických oblastech.

Dvouvřetenová horizontální obráběcí centra

Horizontální obráběcí centrum se dvěma vřeteny nastavuje obě vřetena vodorovně a míří na obrobky namontované na vertikálních čelech palet. Horizontální orientace má přirozenou výhodu padání třísek – gravitace táhne třísky pryč z řezné zóny a dolů do dopravníku třísek – což je zvláště důležité ve velkoobjemové výrobě, kde jsou krátké doby cyklů a řízení třísek přímo ovlivňuje kvalitu povrchu a životnost nástroje. Horizontální dvouvřetenové stroje jsou dominantní konfigurací při obrábění automobilových hnacích jednotek, kde se bloky motorů, hlavy válců, skříně převodovek a podobné součásti vyrábějí v extrémně vysokých objemech s úzkými tolerancemi.

Skutečné zisky produktivity: Co skutečně získáte

Teoretické zdvojnásobení výstupu z dvouvřetenového obráběcího centra zní přesvědčivě, ale skutečné zvýšení produktivity do značné míry závisí na tom, jak je stroj aplikován, naprogramován a integrován. Zde je upřímný rozpis toho, odkud pocházejí zisky a kde jsou omezení.

Doba cyklu a propustnost

Když obě vřetena běží plně synchronizovaně na identických dílech, produktivní doba řezání je identická jako u jednovřetenového stroje. Zisk je čistě v propustnosti – dva díly jsou dokončeny za cyklus místo jedné, takže počet dílů vyrobených za směnu se zdvojnásobí, zatímco doba chodu stroje zůstane stejná. U dílu s dobou cyklu 4 minuty vyrobí jednovřetenový stroj 15 dílů za hodinu. Stejný cyklus na dvouvřetenovém stroji vyrobí 30 dílů za hodinu ze stejné podlahové plochy a se stejnou pozorností obsluhy.

Snížení neproduktivního času

Kromě doby hrubého cyklu snižují dvouvřetenová obráběcí centra podíl neproduktivního času – nastavení, nakládání, vykládání, snímání – vzhledem k počtu vyrobených dílů. Vkládání dvou obrobků do dvojitého přípravku trvá jen nepatrně déle než vkládání jednoho, takže doba vkládání na jeden díl je přibližně poloviční. Změny nástrojů, snímací cykly a výměny palet jsou podobně amortizovány ve dvou dílech namísto jedné, což výrazně zlepšuje celkovou efektivitu zařízení (OEE) v prostředí s velkým množstvím směsi, střední až velké objemy.

Kde jsou zisky omezené

Ne všechny operace mají stejný užitek. Pokud jedno vřeteno dokončí svou činnost výrazně rychleji než druhé – kvůli odlišným hloubkám řezu, složitosti prvků nebo délce dráhy nástroje – rychlejší vřeteno nečinně čeká na dokončení druhého, než bude možné cyklus ukončit a díly mohou být vyloženy. Tento problém „nevyváženého cyklu“ snižuje efektivní zisk propustnosti pod teoretický 2x. Dosažení vyvážených cyklů vyžaduje pečlivé plánování procesu, někdy přerozdělení prvků mezi dvěma vřeteny nebo úpravu řezných parametrů pro vyrovnání časů cyklů. U dílů s vysoce asymetrickým rozložením prvků může být výhoda dvouvřetenového obrábění omezena, pokud stroj nepodporuje plně nezávislý provoz.

Odvětví a aplikace, kde dvouvřetenové stroje Excel

Dvouvřetenová obráběcí centra nejsou univerzálním řešením – přinášejí největší hodnotu ve specifických výrobních scénářích. Zde jsou odvětví a typy dílů, kde trvale vykazují vysokou návratnost investic:

• Součásti automobilového hnacího ústrojí: Bloky motorů, hlavy válců, víka ložisek klikového hřídele, ojnice, skříně převodovek a skříně diferenciálů jsou velkoobjemové, geometricky konzistentní díly, které jsou ideální pro synchronizované zpracování se dvěma vřeteny. Hlavní dodavatelé Tier 1 a OEM obráběcí linky se u těchto součástí silně spoléhají na dvouvřetenová horizontální obráběcí centra.
• Hydraulika a pneumatika: Tělesa ventilů, rozdělovací bloky, koncové uzávěry válců a tělesa čerpadel jsou typicky prizmatické díly obráběné ve středních až velkých objemech s konzistentní geometrií – dokonale se hodí k dvouvřetenovým VMC s automatizací palet.
• Součásti lékařského zařízení: Komponenty ortopedických implantátů, těla chirurgických nástrojů a pouzdra implantovatelných zařízení jsou často malé, přesné díly vyráběné ve středních objemech z titanu nebo nerezové oceli. Dvouvřetenové obrábění výrazně snižuje náklady na součást v těchto vysoce hodnotných a nákladově citlivých aplikacích.
• Letecké konstrukční prvky: Konzoly, tvarovky, žebra a spojovací prvky vyrobené z hliníku nebo titanu těží z dvouvřetenového zpracování, když roční objemy postačují k tomu, aby odůvodnily vyhrazené upínání pro obě vřetena.
• Skříně spotřební elektroniky: Hliníková pouzdra, chladiče a konstrukční rámy pro elektronické produkty jsou vyráběny ve velmi vysokých objemech s konzistentní geometrií, díky čemuž jsou vhodné pro dvouvřetenové VMC integrované do automatizovaných výrobních linek.
• Generální zakázkové obrábění: Dílny vyrábějící opakující se zakázky stejné rodiny dílů těží z dvouvřetenových strojů, kdy hlavní skupina dílů může být provozována dostatečně konzistentně, aby ospravedlnila investici do upínacích přípravků potřebnou pro výrobu dvou kusů.

Klíčové specifikace k porovnání při hodnocení dvouvřetenových obráběcích center

Při porovnávání dvouvřetenových CNC obráběcích center od různých výrobců definuje výkon, schopnosti a vhodnost pro vaši aplikaci standardní sada specifikací. Co každá specifikace znamená v praxi:

Úvahy o nástrojích a upínání pro dvouvřetenové obrábění

Požadavky na nástroje a upínací prostředky u dvouvřetenového obráběcího centra jsou náročnější než u jednovřetenového stroje a podcenění této investice je častou chybou, která oddaluje návratnost samotného stroje.

Sady přizpůsobených nástrojů

Při běhu v synchronizovaném režimu provádějí obě vřetena stejné dráhy nástroje pomocí stejných nástrojů. Pro rozměrovou konzistenci mezi dvěma částmi musí být řezné nástroje v každém vřetenu přizpůsobeny — stejné třídy břitových destiček, stejná geometrie nástroje, stejná tolerance házení a ideálně stejná fáze životnosti nástroje. Opotřebený nástroj ve vřetenu 1 a nový nástroj ve vřetenu 2 vyrobí díly s různými povrchovými úpravami a rozměrovými výsledky. Disciplinovaná správa nástrojů, včetně párové výměny nástrojů a důsledného používání předseřizovacího zařízení, je zásadní pro udržení kvality dílu ve dvouvřetenové výrobě.

Duální svítidla a paletový design

Provoz dvou dílů současně vyžaduje dvě sady upínání – buď dva nezávislé přípravky na jedné paletě, nebo dvě samostatné palety naložené v systému výměny palet. Konstrukce přípravku musí přesně umístit každý obrobek ve správné vzdálenosti, aby odpovídala rozteči vřetena, držet díly pevně proti řezným silám z obou vřeten současně a umožňovat snadné, opakovatelné nakládání a vyjímání. Běžně se používají modulární upínací systémy od dodavatelů, jako jsou Schunk, Lang, Vischer & Bolli nebo Jergens, protože umožňují rychlé přizpůsobení různým rodinám součástí, aniž by bylo nutné pro každou práci stavět vyhrazená upínací zařízení od začátku.

Sdílené vs. nezávislé časopisy nástrojů

Některá dvouvřetenová obráběcí centra sdílejí jeden zásobník nástrojů mezi oběma vřeteny, přičemž měnič nástrojů odpovídá za směrování nástrojů na správné vřeteno. To zjednodušuje hardware zásobníku, ale může vytvářet úzká místa při výměně nástrojů, pokud obě vřetena potřebují vyměnit nástroje současně. Stroje s nezávislými zásobníky – jedním pro každé vřeteno – odstraňují toto omezení a umožňují plně asynchronní výměnu nástrojů, což je zvláště důležité v nezávislém provozním režimu, kde se dvě vřetena mohou nacházet v různých bodech svých příslušných programů.

Analýza nákladů: Vyplatí se investice do dvouvřetenového obráběcího centra?

Dvouvřetenové CNC obráběcí centrum obvykle stojí o 30–70 % více než srovnatelný jednovřetenový stroj, v závislosti na konfiguraci, nezávislosti na vřetenu a integraci automatizace. Zdůvodnění této prémie musí být založeno na realistické analýze vašich výrobních požadavků, nejen na teoretickém multiplikátoru propustnosti.

• Práh hlasitosti: Investice do přípravku, doba programování a procesní inženýrství potřebné pro provoz dílů po dvou se vyplatí pouze od určitého ročního objemu. Hrubým vodítkem je, že díly s méně než 500–1 000 kusy za rok nemusí generovat dostatečné úspory, které by ospravedlnily další složitost. Velkoobjemové díly v řádu desítek tisíc kusů ročně jsou silnými kandidáty.
• Úspora podlahové plochy: Jediný dvouvřetenový stroj produkující 30 dílů za hodinu zabírá mnohem méně podlahové plochy než dva jednovřetenové stroje produkující stejný výkon. V zařízeních, kde je podlahová plocha omezením, může toto samo o sobě ospravedlnit investici.
• Snížení pracovní síly: Jeden operátor může řídit jeden dvouvřetenový stroj, místo aby dohlížel na dva samostatné stroje, což přímo snižuje mzdové náklady na díl a uvolňuje operátory pro činnosti s přidanou hodnotou.
• Energetická účinnost: Provoz jednoho dvouvřetenového stroje spotřebuje méně celkové energie než dva jednovřetenové stroje při ekvivalentním výkonu, protože spouštění vřetena, čerpadla chladicí kapaliny, dopravníky třísek a řídicí systémy jsou sdíleny.
• Doba návratnosti: U dobře sladěných aplikací jsou realistické doby návratnosti 18–36 měsíců, když stroj běží na dvě nebo tři směny denně. Špatná shoda mezi částmi stroje, nízké využití nebo časté změny zaměstnání mohou posunout návratnost daleko za pět let.

Přední výrobci dvouvřetenových obráběcích center

Několik výrobců obráběcích strojů si vybudovalo silnou reputaci na trhu dvouvřetenových obráběcích center, z nichž každý má výrazné silné stránky, pokud jde o možnosti konfigurace, úrovně přesnosti a cílová odvětví. Při hodnocení dodavatelů zvažte nejen specifikace stroje, ale také dostupnost technické podpory aplikací, náhradních dílů a místního servisu.

• Chiron Group (Německo): Specializuje se na vysokorychlostní dvouvřetenová vertikální obráběcí centra s pevnými a variabilními konfiguracemi rozteče, široce používaná v automobilovém a lékařském průmyslu. Známý pro velmi rychlé časy výměny nástrojů a vysokou přesnost.
• Mazak (Japonsko/USA): Nabízí konfigurace se dvěma vřeteny napříč svými řadami VARIAXIS a HCN, se silnou vícekanálovou CNC schopností a možnostmi automatizace palet pro flexibilní výrobní systémy.
• Makino (Japonsko): Horizontální obráběcí centra řady A s možností dvou vřeten jsou srovnávacími stroji pro obrábění hnacích jednotek automobilů, které jsou známé svou tuhostí, tepelnou stabilitou a přesností.
• Grob Systems (Německo/USA): Vyrábí vysoce specializovaná dvouvřetenová 4- a 5osá obráběcí centra pro hnací ústrojí a konstrukční součásti leteckého průmyslu, s hlubokou integrací do systémů automatizovaných přenosových linek.
• Brother Industries (Japonsko): Dvouvřetenová závitořezná centra a kompaktní VMC řady Speedio jsou oblíbené pro vysokorychlostní obrábění malých dílů v elektronice a výrobě přesných součástí.
• Doosan (Jižní Korea): Nabízí dvouvřetenová horizontální obráběcí centra řady DNM a DCM, která poskytují cenově konkurenceschopnou možnost pro středně velké automobilové a všeobecné průmyslové aplikace.
