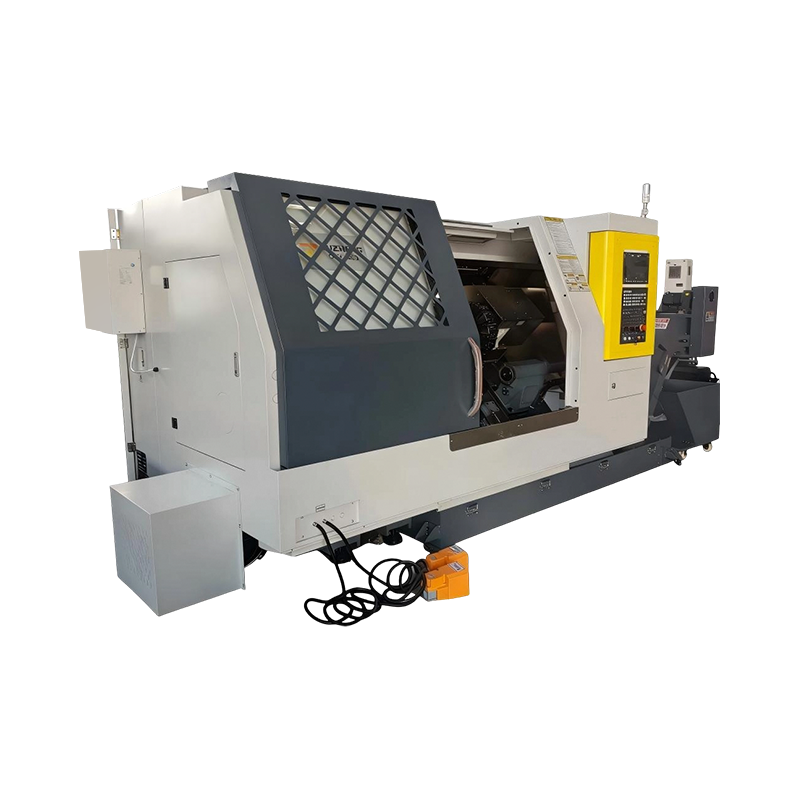

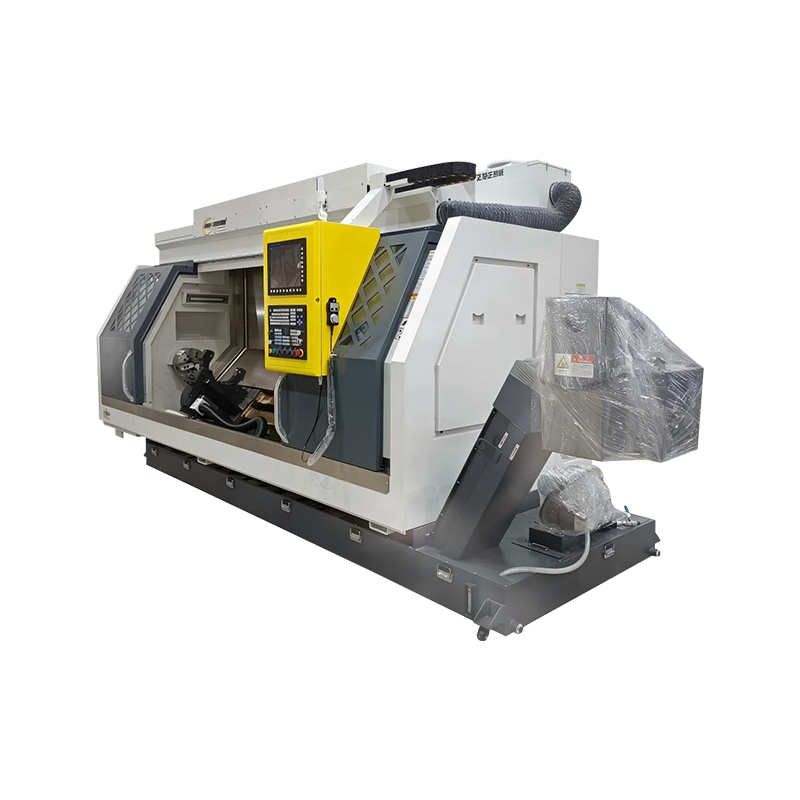

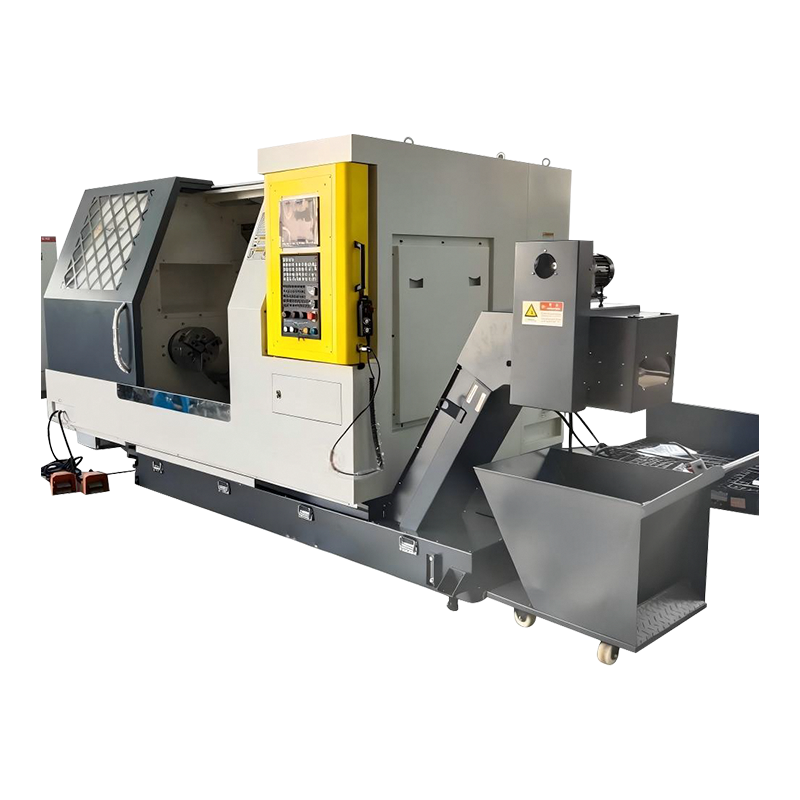

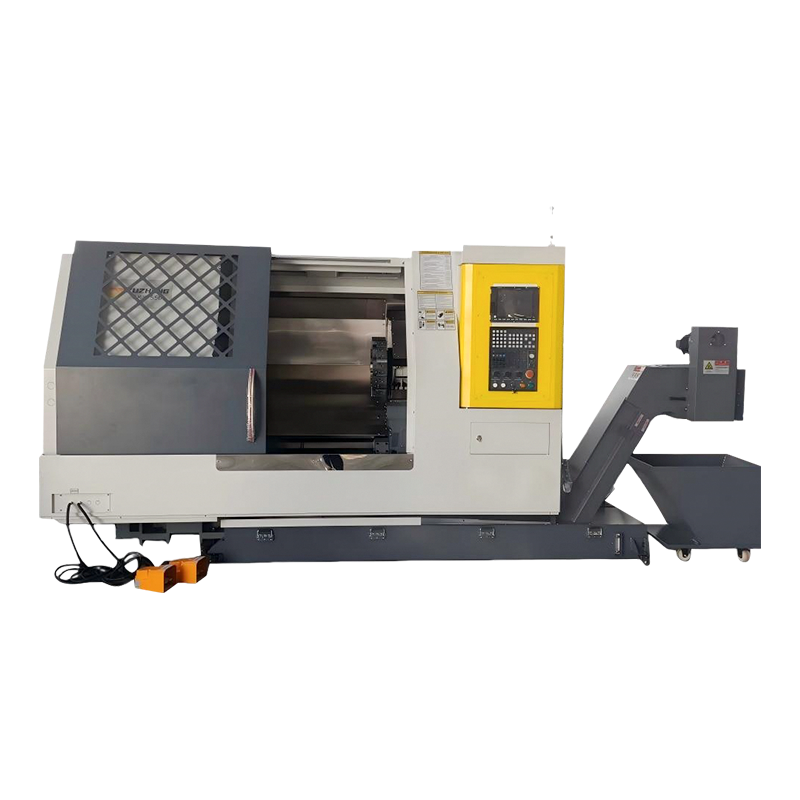

Dvouvřetenový soustružnický a frézovací stroj řady CKD

Základní Úvod

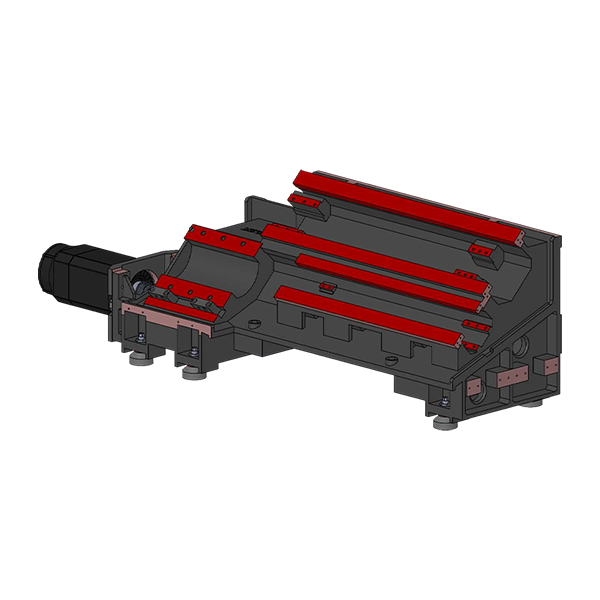

Přijímá robustní základní strukturu s vysokou tuhostí a vysokou tvrdostí.
Osa Z i osa W mají konstrukci tvrdé kolejnice. Základna je vybavena hustou a zesílenou žebrovou strukturou, která udržuje optimální tuhost základny a šikmého lůžka. To efektivně zvyšuje nosnost obrobku a dynamickou horizontální přesnost obrobku.

Hlava vřetena / Hodnota točivého momentu

Vysoce výkonné mechanické vřeteno

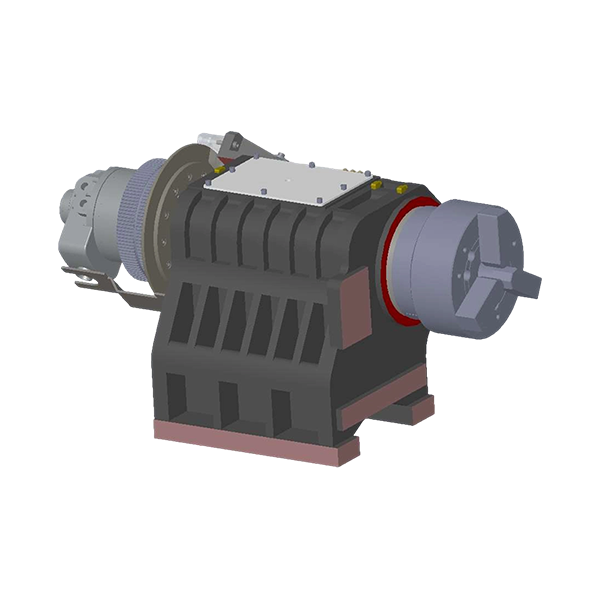

Vřeteník má integrovaný uzavřený design, který výrazně zvyšuje tuhost konstrukce. Tato konstrukce účinně zabraňuje vlivu rezonance a tepelných změn, čímž zlepšuje tuhost a stabilitu řezných operací.

Sedlo

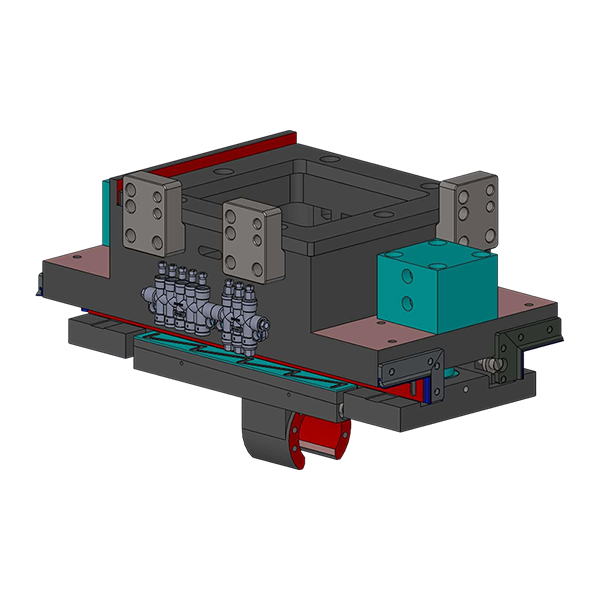

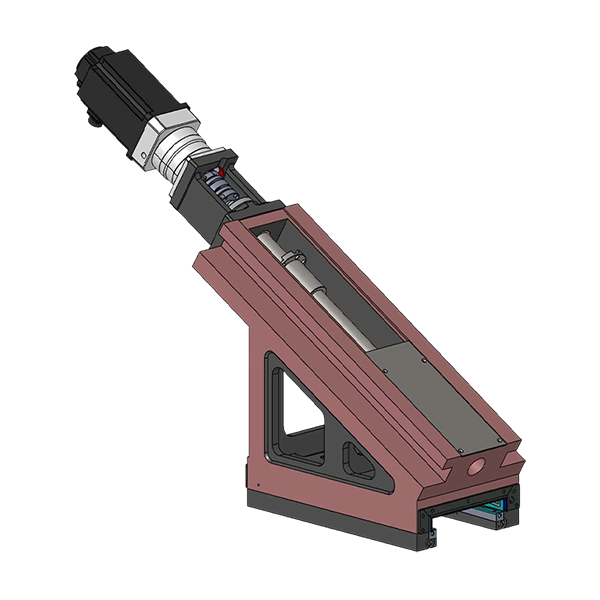

· Osa Y využívá dvojitě kalené uspořádání vodicích drah, které zvyšuje efektivní rozpětí a poskytuje optimální tuhost pro řezný posuv.
·Základna se vyznačuje extra velkým rozpětím průřezu, který zvyšuje účinnou podporu a stabilitu, když se osa posuvu sedla pohybuje doleva a doprava.
·Základna je vybavena zařízením pro nastavení statické přesnosti, které účinně zlepšuje prohnutí sedla a torzní deformaci osy XZ způsobenou velkým rozpětím kalené vodicí dráhy, což zajišťuje optimální přímost pro interpolovaný pohyb osy Y.

Kompenzace pro osu Y

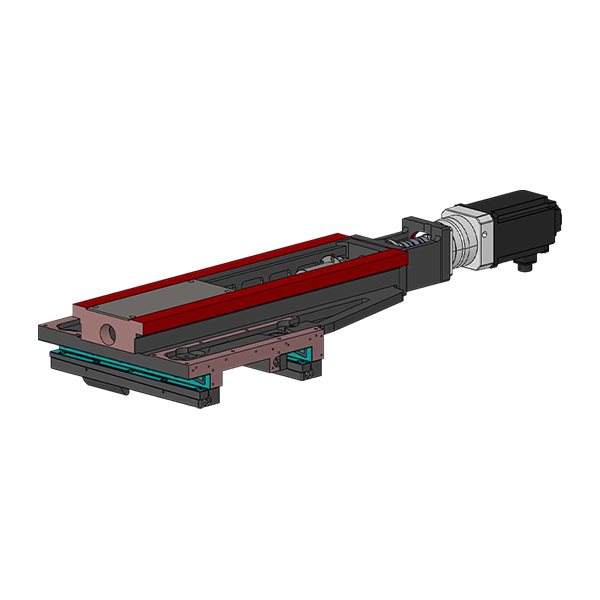

· Osa X využívá konfiguraci s dvojitou pevnou kolejnicí, která zvyšuje efektivní rozpětí a poskytuje optimální tuhost pro řezný posuv.
·Trojúhelníková posuvná základna se vyznačuje extra velkým rozpětím průřezu, který zvyšuje účinnou podporu a stabilitu, když se osa posuvu sedla pohybuje nahoru a dolů.
·Zařízení pro nastavení statické přesnosti sedla účinně zlepšuje torzní deformaci horní kluzné základny v axiálním směru XY způsobenou velkým rozpětím tvrdé kolejnice a zajišťuje optimální přímost pohybu pro kompenzovanou osu Y.

Power Turret

550 CKD
·Konstrukce kolejnic s velkým rozpětím horního saně zvyšuje tuhost řezání a výrazně zvyšuje stabilitu.

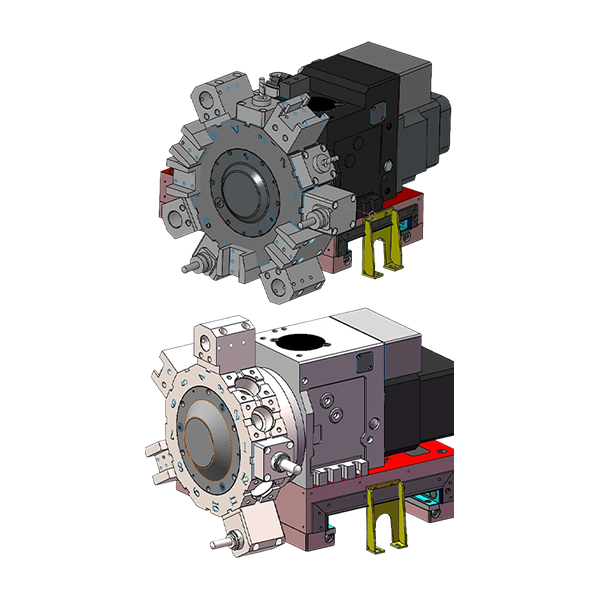

·Otáčení revolverové hlavy je řízeno servomotorem, což umožňuje rychlý a spolehlivý výběr nástroje. Přijímá revolver BMT55 s 12stanicovým designem, který zlepšuje výkon těžkého frézování obráběcího stroje s interpolací osy Y.
750 CKD
·Konstrukce kolejnic s velkým rozpětím horního saně zvyšuje tuhost řezání a výrazně zvyšuje stabilitu.
·Otáčení revolverové hlavy je řízeno servomotorem, což umožňuje rychlý a spolehlivý výběr nástroje. Přijímá revolver BMT65 s 12stanicovým designem, který zlepšuje výkon těžkého frézování obráběcího stroje s interpolací osy Y.

Koník

Osa W využívá dvojitě kalené uspořádání vodicích drah, které zvyšuje efektivní rozpětí a poskytuje optimální tuhost posuvu.

Elektrické vřeteno

550 CKD

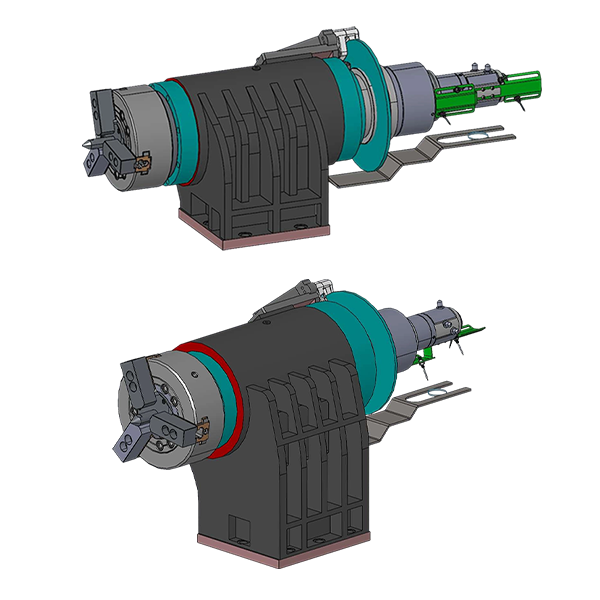

· Pomocné vřeteno osy W je elektrické vřeteno s výkonem 235 Nm, účinně zlepšuje synchronní otáčení hlavního a vedlejšího vřetena a poskytuje optimální tuhost posuvu.
·Sklíčidlo A2-6 (10 palců), tříčelisťová svěrka a dvojitý hydraulický pohon s vyhazovacím kolíkem, vhodný pro obrobky vyžadující díly typu vyhazovacího kolíku.

750 CKD
· Pomocné vřeteno osy W je elektrické vřeteno s kroutícím momentem 350 Nm, účinně zlepšuje synchronní otáčení hlavního a vedlejšího vřetena a poskytuje optimální tuhost posuvu.
·Sklíčidlo A2-8 (12 palců), tříčelisťová svěrka a dvojitý hydraulický pohon s vyhazovacím kolíkem, vhodný pro obrobky vyžadující díly typu vyhazovacího kolíku.

Středový odpočinek

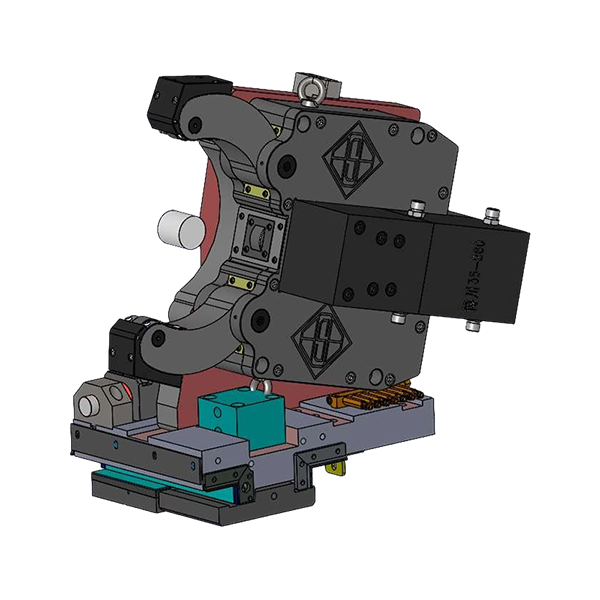

Středová opěrka osy W navazuje na sedlo osy Z, což efektivně zlepšuje synchronní otáčení obrobků na hlavním a vedlejším vřetenu.
