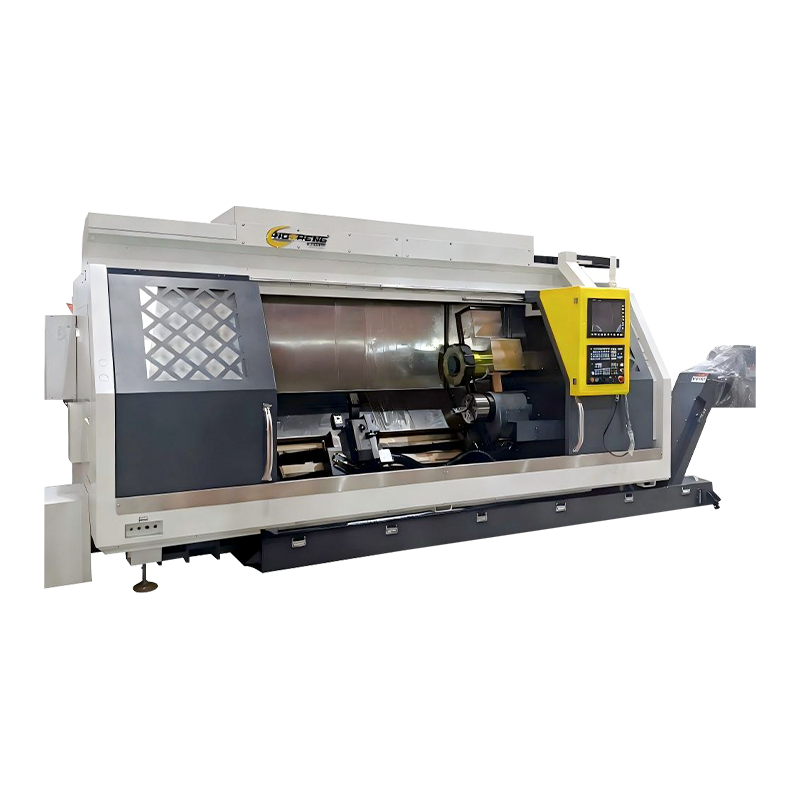

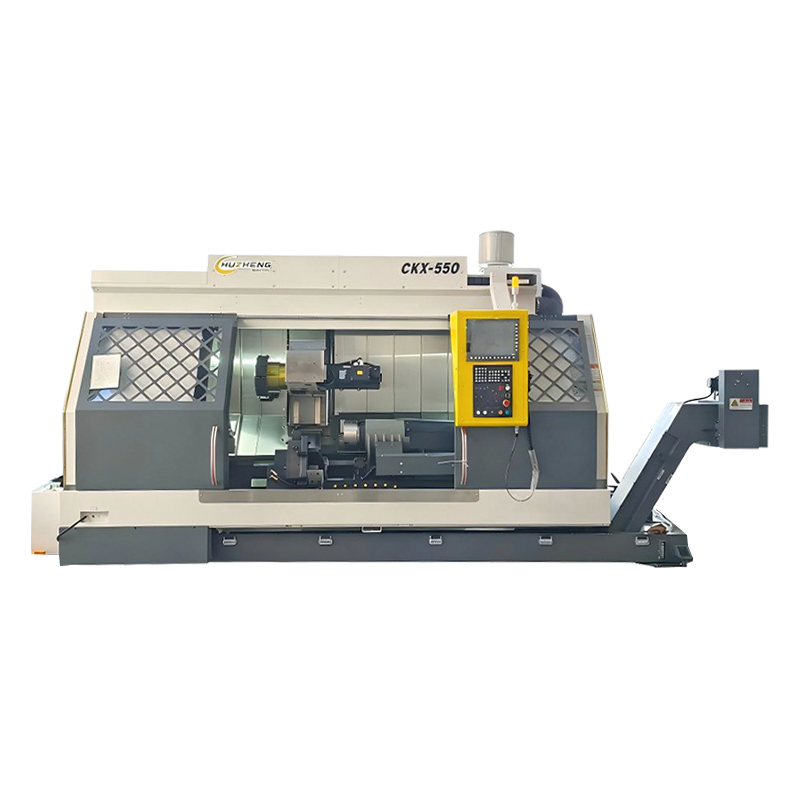

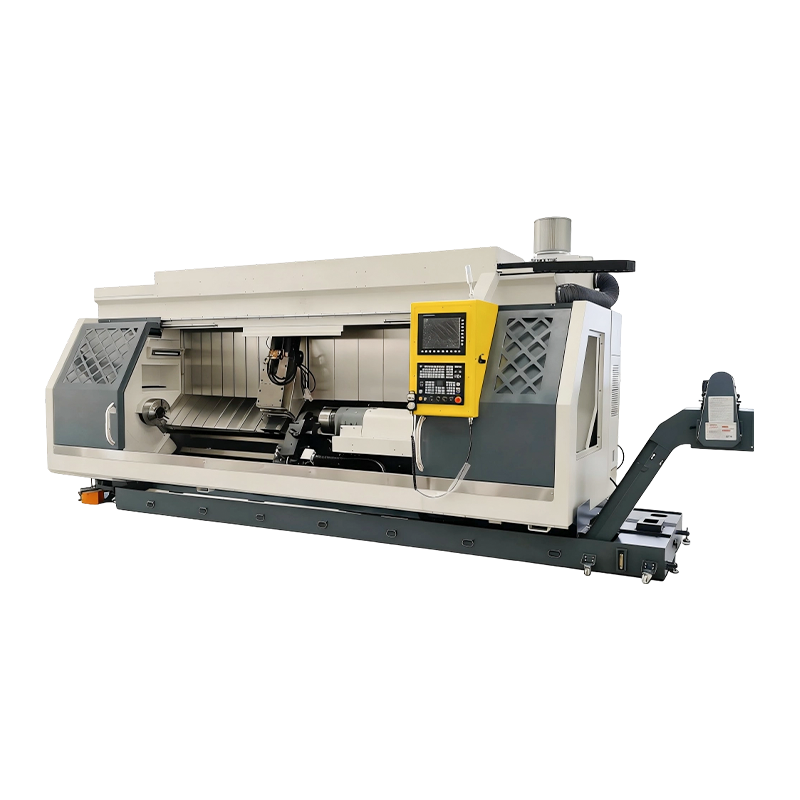

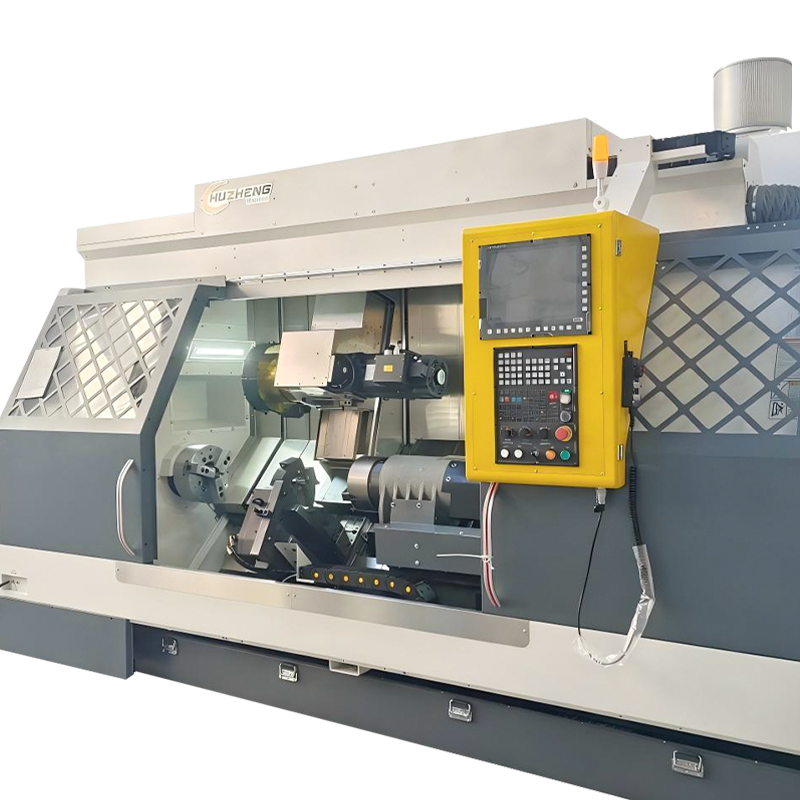

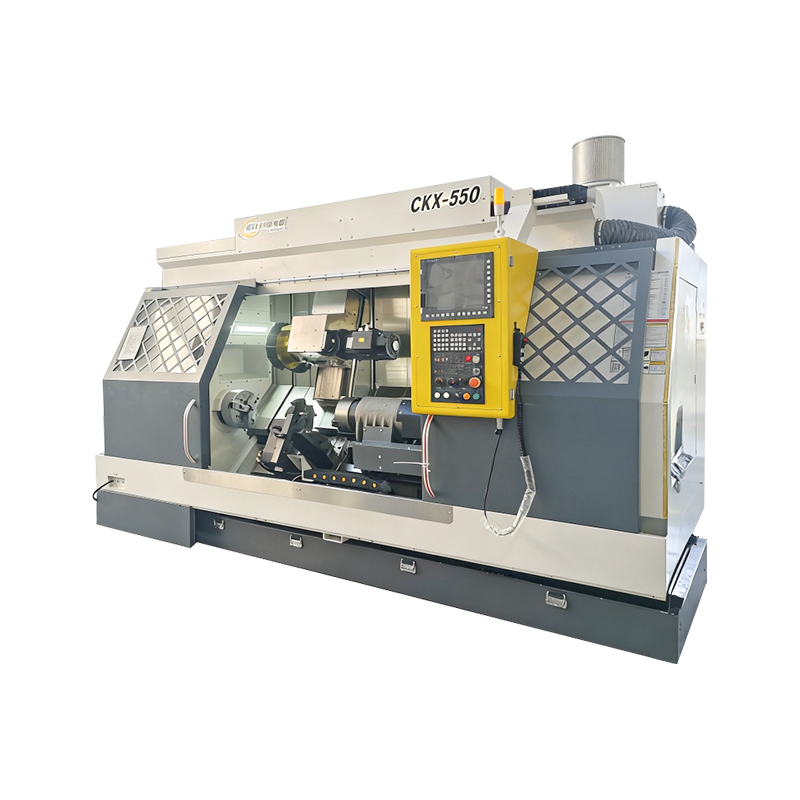

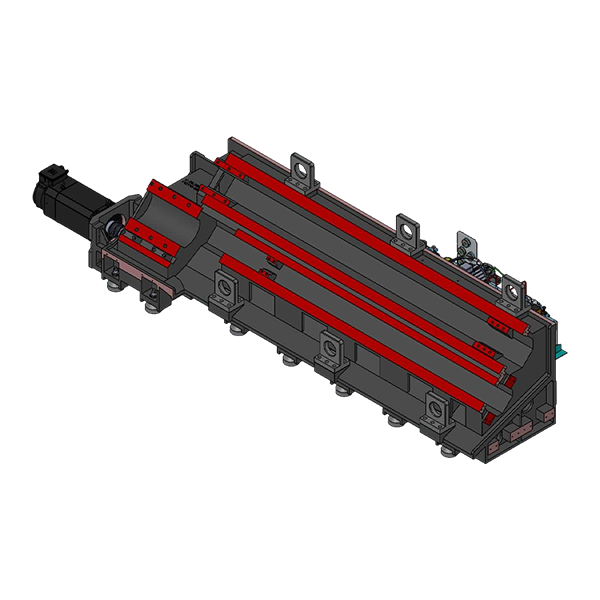

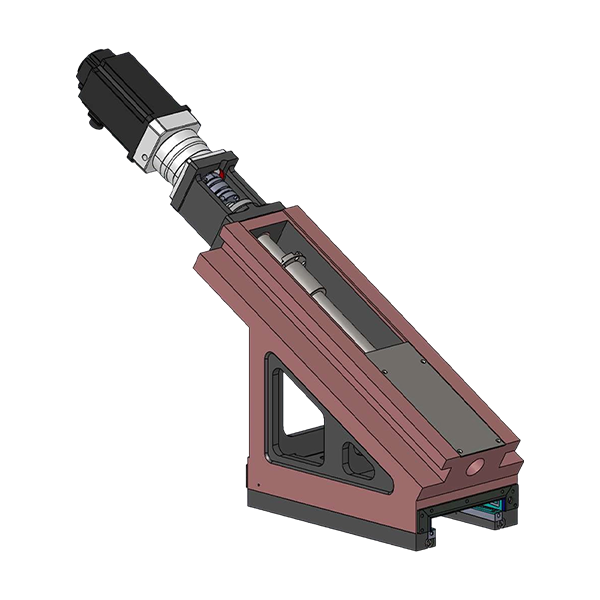

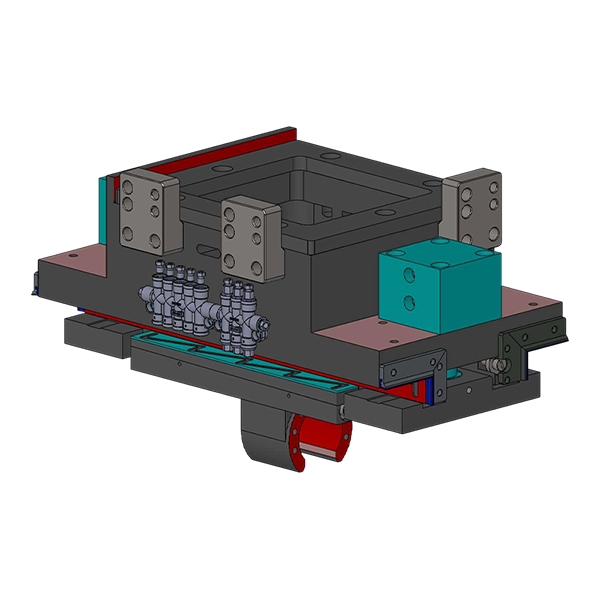

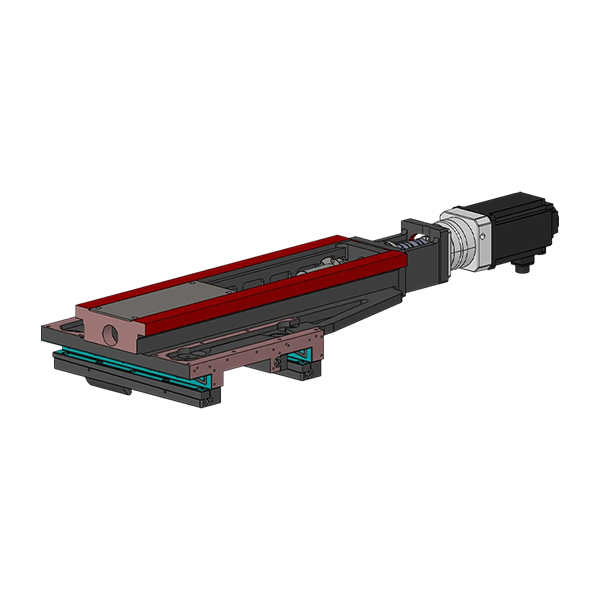

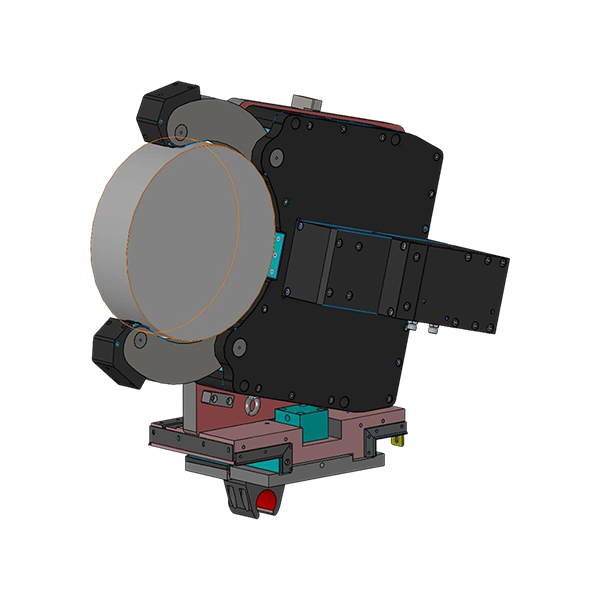

Řada CKX - Přizpůsobitelný dvouvřetenový soustružnický a frézovací stroj

Když Turn-Mill Composite skutečně porazí „Soustruh“

A efektivní obrábění soustružnicko-frézovací kompozitní obráběcí stroj ukazuje svou výhodu, když díl potřebuje vícenásobné převody základů (soustružení, frézování, vrtání, závitování, excentrické prvky, úhlové otvory) a toleranční řetězec je těsný. Pokud přesouváte součást mezi stroji, každé opětovné upnutí přidá chybu a navíc „skryté náklady“ na čas nastavení a kontrolu během procesu.

• Díly s koaxiálními prizmatickými vlastnostmi: jedno upnutí lépe zachovává soustřednost a skutečnou polohu.
• Střední série s častými výměnami: méně přípravků a méně ofsetů zkracuje dobu bez řezání.
• Díly s vysokou hodnotou: riziko zmetkovitosti klesá, když je proces konsolidován a monitorován v jednom řídicím systému.

V naší vlastní linii udržujeme výzkum a vývoj a zlepšování procesů zaměřené na jednu věc – soustružnicko-frézovací kompozitní technologii – takže rychlost iterace zůstává vysoká a platforma se stává vyspělejší s nižší chybovostí časem.

Strategie referenčního bodu: Jak chránit soustřednost a skutečnou pozici

U kompozitu pro soustružnické frézy váš největší zisk přesnosti často pochází z plánování vztažných bodů spíše než z hledání specifikací na úrovni mikronů. Cílem je udržet funkční povrchy ve vztahu ke stabilnímu základu nastavenému ve všech operacích.

Praktická pravidla, která snižují nárůst tolerance

• Nejprve otočte primární průměr umístění a plochu, potom frézujte prvky, které odkazují na tyto povrchy.
• Použijte sondování k „uzavření smyčky“ po hrubování, před dokončením kritických vzorů.
• Vyhněte se opětovnému upnutí, pokud to není nutné; v případě potřeby obnovte počátek pomocí sondy ve vřetenu a vyhrazených lokalizačních funkcí.
• Udržujte dráhy nástroje konzistentní s vaším GD&T: povrchy, které řídí toleranci, dokončete jako poslední, abyste minimalizovali deformační efekty.

Častou chybou kupujících je „nakupování specifikací“ při ignorování základní disciplíny. V reálné výrobě, kontinuita vztažného bodu s jedním nastavením je obvykle větší páka.

B-osa vs. pevné frézování: Co získáte, co musíte ovládat

Přidáním osy B (nebo ekvivalentní schopnosti víceosého frézování) se rozšíří obálka prvku – šikmé plochy, složené díry, frézování volného tvaru – bez sekundárních nastavení. Kompromisem je, že na kalibraci a procesní disciplíně záleží více.

Pokud jsou vaše součásti převážně 2,5D frézování na soustruženém polotovaru, možná nebudete potřebovat plnou víceosou. Ale pokud tak učiníte, ujistěte se, že stavitel má osvědčenou metodu kalibrace a podporuje ověřovací rutiny – to je místo, kde výrobce zaměřený na výzkum a vývoj může usnadnit vlastnictví.

Kontrola třísek: Skrytý determinant doby provozuschopnosti při obrábění kompozitů

Soustružnicko-frézovací kompozitní řezání vytváří smíšené typy třísek: dlouhé soustružnické třísky, zlomené frézovací třísky a vláknité vrtné třísky. Odvod třísek není kosmetický – má dopad na kvalitu povrchu, životnost nástroje, alarmy zatížení vřetena a dokonce i opotřebení os, pokud třísky recirkulují.

Co zapojit do procesu

• Pro soustružení používejte geometrie utvařeče třísek; „nevynucujte“ lámání třísky předávkováním, pokud to poškozuje povrch.
• Sekvenční operace tak, aby těžké soustružení nezahrabalo jemné frézovací prvky pod třísky.
• Vysokotlaká chladicí kapalina je nejcennější pro hluboké vrtání, upichování a lepivé materiály.
• Sledujte nahromadění třísek kolem podvřetena/sekundární upínací oblasti; je častým zdrojem neočekávaných prostojů.

Při hodnocení strojů se ptejte na konstrukci odvodu třísek a provozuschopnost. Ve skutečných obchodech, stabilita čipu se často rovná stabilitě výroby .

Tepelné chování: Proč se děje „dobré ráno, odpoledne špatné“.

Kompozitní stroje soustřeďují více zdrojů tepla do jednoho krytu: hlavní vřeteno, frézovací vřeteno, serva, kuličkové šrouby a často i druhé vřeteno. S posunem teploty se mění i středy nástrojů a růst vřetena – zvláště patrné na dlouhých dílech nebo hlubokých otvorech.

Taktika na dílně ke stabilizaci přesnosti

• Zahřejte se pomocí reprezentativních rychlostí vřetena a pohybu os, nejen chodem naprázdno.
• Dokončete kritické průměry/vrtání poté, co stroj dosáhne stabilního tepelného stavu.
• Použijte sondování ke kompenzaci: změřte referenční prvek a opravte offsety před konečnými průchody.
• Pokud je vaše tolerance přísná, standardizujte teplotu chladicí kapaliny a nechte dveře skříně během dokončování zavřené.

Praktický postřeh: opakovatelnost vychází z tepelné konzistence více než jednorázové kontroly geometrie.

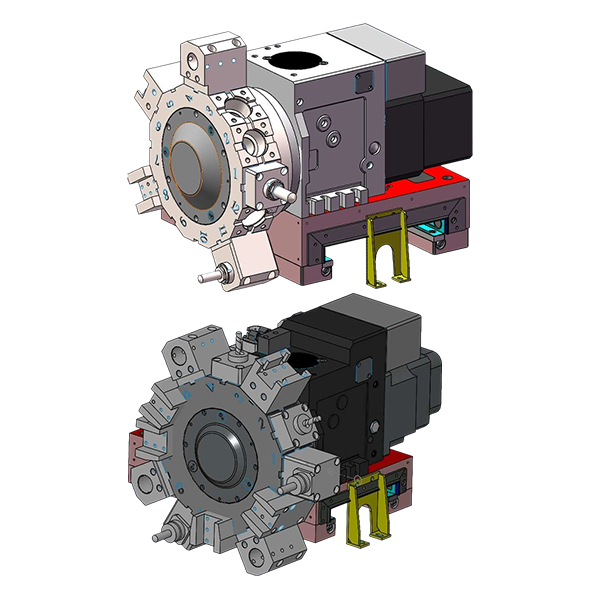

Správa nástrojů: Jak zabránit kolizi a zkrátit dobu bez obrábění

Protože systémy soustružnických a frézovacích nástrojů sdílejí stejnou pracovní obálku, je správa nástrojů pákou produktivity i bezpečnostním požadavkem. Kolize často pocházejí z přehlížených změn délky nástroje, špatně nastavených pracovních offsetů nebo smíšených souřadnicových konvencí mezi soustružnickými a frézovacími cykly.

Procesní kontroly stojí za standardizaci

• Udržujte a efektivní obrábění soustružnicko-frézovací kompozitní obráběcí stroj knihovna s ověřenými měřicími délkami a limity výsuvů; uzamknout úpravy za oprávněními.
• Tam, kde je to možné, používejte strojní měření přednastavením nástroje, abyste včas zachytili odchylky.
• Standardizujte bezpečné roviny pro soustružení i frézování; vyhněte se „vlastním bezpečným letadlům“ na programátora.
• Zaveďte protokol suchého chodu pro nové programy: snížený posuv, jeden blok a zaostření na kontrolu kolize v blízkosti sklíčidla/čelisti.

To je také důvod, proč udržujeme náhradní díly a technickou podporu vyhrazenou pro jeden typ stroje: rychlá odezva je nejsmysluplnější, když se snažíte chránit dobu provozuschopnosti.

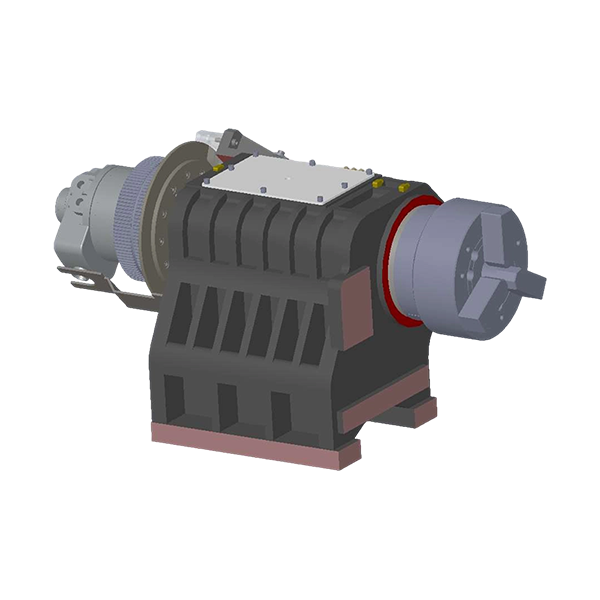

Volby upínání obrobků, které dělají nebo narušují obrábění kompozitů

Při soustružnickém frézování skládají sklíčidlo a čelisti více než jen držení – definují počátek, ovlivňují kruhovitost a určují, zda jsou přenosové operace stabilní. Přílišné upnutí může deformovat tenkostěnné díly; nedostatečné upnutí způsobuje mikroprokluz, který ničí povrchovou úpravu a přesnost polohy.

Běžné scénáře a osvědčené postupy

• Tenké trubky / kroužky: použijte měkké čelisti vyvrtané stejnou upínací silou jako při výrobě; dokončit kritické ID po stabilizaci napětí.
• Dlouhé hřídele: použijte koník/podpěru nebo stabilní řešení; upřednostněte ovládání vibrací před zvýšením rychlosti.

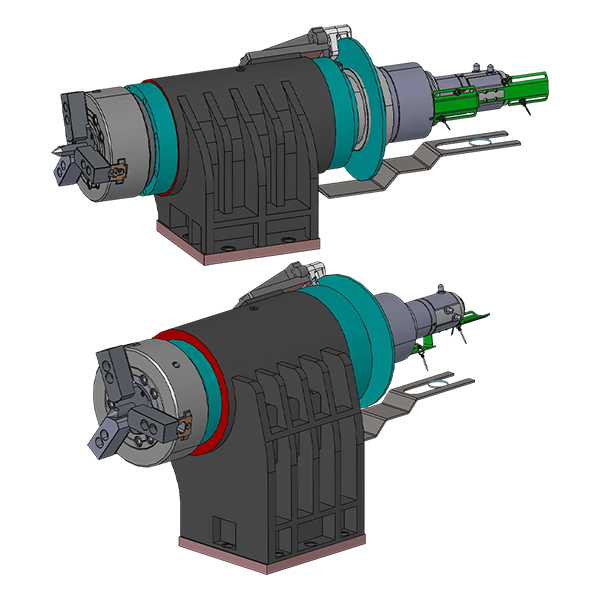

• Přenos na pomocné vřeteno: přidejte lokalizační prvek (pilot/rameno), aby druhý uzel odkazoval na známý povrch.
• Frézování s vysokým kroutícím momentem na soustruženém materiálu: ověřte ozubení čelistí a kontaktní vzor; špatný kontakt je tichým zdrojem klábosení.

Chcete-li rychlé vyhodnocení: nejprve vylepšete upínání obrobku, poté vylaďte parametry – změny uchycení mohou přinést okamžité zlepšení výnosu .
