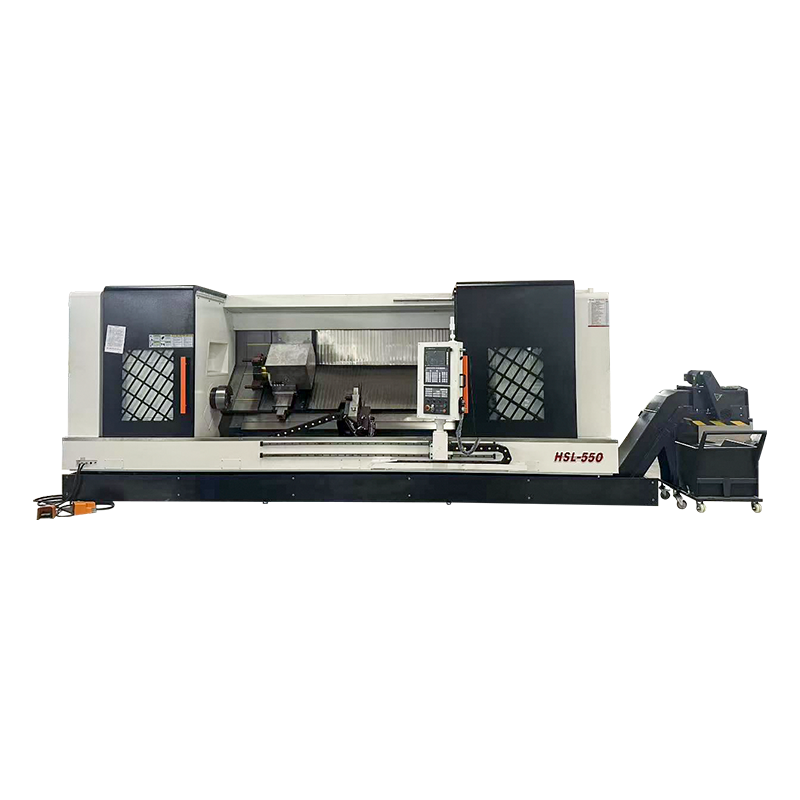

Řada HSL - Vysoce výkonný dvouvřetenový soustružnický a frézovací stroj

Co skutečně znamená „Heavy-Duty“ v CNC obrábění

Ve skutečných dílnách se „heavy-duty“ netýká hmotnosti brožury, ale spíše toho, zda stroj dokáže udržet geometrii, když tlačíte na třísky. Praktické pravidlo: tuhost se projevuje jako stabilní zatížení vřetena, konzistentní povrchová úprava a opakovatelné rozměry za stejných řezných parametrů. Pokud se vaše součásti začnou driftovat po několika hodinách, omezujícím faktorem je obvykle struktura, podpora vodicích drah nebo tepelné chování – nikoli dráha nástroje.

Ukazatele tuhosti si kupující mohou ověřit

• Vyjmout stejný prvek na začátku a na konci směny; porovnat drift velikosti (tepelná struktura).
• Poslouchejte, zda při zvýšení posuvu nedochází k chvění – brzké chvění často naznačuje slabou tuhost smyčky.
• Zkontrolujte značky obrácení os na rovných stěnách – zde se objeví vůle/ladění serv a předpětí vodicích drah.
• Změřte rovinnost po těžkém nanášení; strukturální obnova je důležitá stejně jako síla vřetena.

Z naší strany dodržujeme přísnou kontrolu kvality od lití až po montáž, protože příslib „heavy-duty“ je skutečný pouze tehdy, když je celý řetězec tuhosti konzistentní.

Výkon vřetena vs točivý moment: Odkud pochází řezná kapacita

Mnoho kupujících porovnává pouze špičkové kW Vysoce výkonný CNC obráběcí stroj pro řezání , ale těžké řezání závisí na točivý moment při otáčkách, které skutečně používáte . Hrubování oceli při nízkých až středních otáčkách vyžaduje krouticí moment; vysokorychlostní dokončování vyžaduje sílu a rovnováhu. Pokud provozujete velké čelní frézy nebo hluboké drážky, požádejte o křivku točivého momentu nebo alespoň pásmo jmenovitého točivého momentu.

Rychlé přizpůsobení průvodce

Vodicí dráhy a broušení: Proč „plynulý pohyb“ ovlivňuje přesnost

Stabilita řezu závisí na kvalitě pohybu. I při dobrých servopohonech má přímost vedení, konzistence předpětí a kontaktní geometrie vliv na vibrace a obrysovou chybu. To je důvod, proč jsou zařízení, jako jsou povrchové brusky a brusky vodicích drah, důležitá: umožňují přísnější ovládání posuvného/valovacího rozhraní, kde přesnost skutečně žije.

Běžné příznaky a co obvykle naznačují

• Zvlněný povrch na plochách: rezonanční nerovnoměrné tření nebo nedostatečné tlumení.
• Rohové vyboulení při tvarování: limity zrychlení, chyba sledování serva nebo prokluzování.
• Rozdíly velikosti mezi osami: nesoulad geometrie vodicích drah nebo problémy se zarovnáním kuličkového šroubu.
• Periodické značky: chyba stoupání kuličkového šroubu, efekty rozlišení kodéru nebo mechanické házení.

Na naší výrobní lince udržujeme broušení a montáž ve stejné smyčce kvality, takže plynulost pohybu zůstává konzistentní od jednoho stroje k druhému.

Soustružnicko-frézovací kompozit: Odkud pochází skutečná efektivita

Soustružnicko-frézovací kompozit není jen „více funkcí“. Efektivita vychází ze snížení opětovného upnutí a přenosů vztažných bodů. Pokaždé, když přesunete součást do druhého nastavení, přidáte chybu při stohování, dobu zpracování a riziko zmetků. U kompozitního zpracování je cílem jedno upnutí, kompletní obrábění —obzvláště cenné pro díly s koaxiálními, soustřednými a polohovými tolerancemi.

Když je kompozitní obrábění nejcennější

• Díly vyžadující těsnou soustřednost mezi soustruženými OD/ID a frézovanými prvky.
• Součásti s úhlovými otvory nebo drážkami, které musí odkazovat na počátek soustružení.
• Úlohy s vysokým mixem, kde čas na nastavení dominuje době řezání.
• Tenkostěnné díly, které se při uvolnění a opětovném upnutí deformují.

Investujeme veškeré zdroje výzkumu a vývoje do kompozitní technologie, protože na rychlosti iterace záleží: rychlejší upgrady se promítají do skutečných úspor doby cyklu ve vaší dílně.

Strategie upínání: Skrytý nákladový faktor

Mnoho „kapacitních“ problémů je ve skutečnosti problémy s upínáním obrobku. Pokud se součást pohybuje pod zatížením, snížíte posuv, přidáte průchody pružiny nebo přijmete zmetky – nic z toho se neukáže ve specifikacích stroje. A Vysoce výkonný CNC obráběcí stroj pro řezání funguje nejlépe, když tuhost smyčky přípravku odpovídá tuhosti smyčky stroje.

Praktické kontroly, než obviníte stroj

1. Označte součást a přípravek, proveďte hrubovací průchod a poté ověřte jakýkoli posun na svědeckých značkách.
2. Změřte zkreslení dílu po uvolnění; deformace indikuje problémy se strategií upnutí.
3. Snižte převisy a zvětšete opěrné body; tuhost se silně mění s pákovým efektem.
4. Zkontrolujte kontaktní oblast čelisti a přípravku; malé kontaktní plochy koncentrují stres a skluz.

Pokud sdílíte své typické výkresy součástí a cílové tolerance, obvykle doporučuji koncepty přípravků, díky nimž je těžké řezání předvídatelné, spíše než „křehké“.

Tepelný management: Proč přesnost klesá při střední směně

Tepelné chování je jedním z nejvíce přehlížených faktorů při těžkém řezání. Teplo pochází z ložisek vřetena, motorů, řezné energie, teploty chladicí kapaliny a kolísání okolního prostředí. Výsledkem je pomalá změna geometrie. Důležité není „žádné teplo“, ale předvídatelné, kompenzovatelné teplo .

Na co by se měli kupující ptát

• Doba zahřívání pro stabilizaci klíčových rozměrů při typických otáčkách/zatížení.
• Uspořádání chlazení (vřeteno, motory, kuličkové šrouby) a regulace teploty chladicí kapaliny.
• Možnost tepelné kompenzace v systému CNC (je-li k dispozici).
• Opakovatelnost po přechodech z nečinnosti na řez (běžné v obchodech s zakázkami).
