Soustružnické a frézovací kompozitní obráběcí centrum: Kompletní průvodce výběrem a aplikacemi

Co je soustružnické a frézovací kompozitní obráběcí centrum?

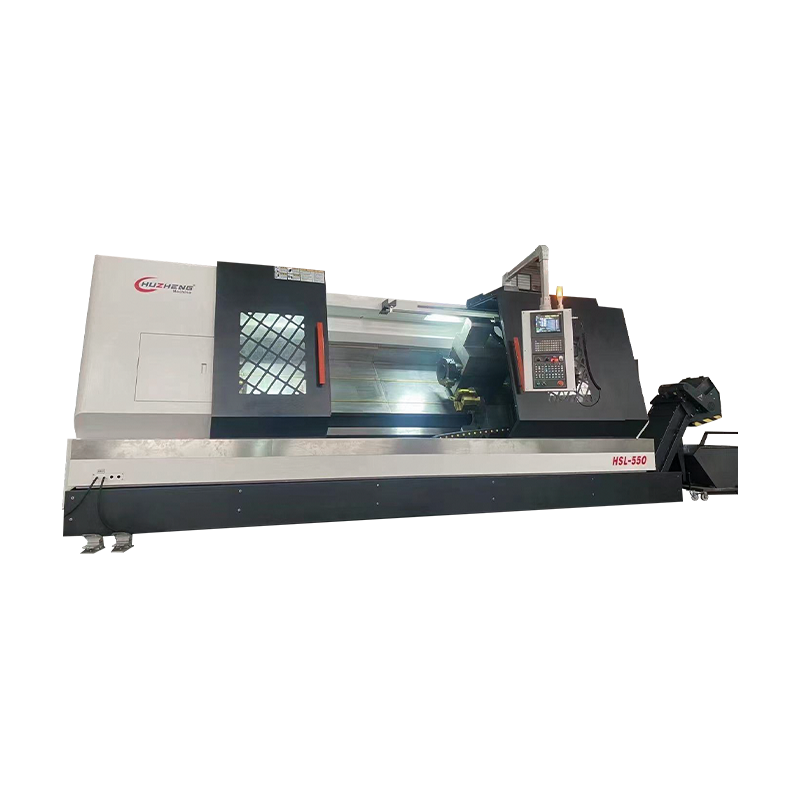

Soustružnické a frézovací kompozitní obráběcí centrum – také označované jako soustružnicko-frézovací centrum, multitaskingové obráběcí centrum nebo frézovací soustružnický stroj – je pokročilý CNC obráběcí stroj, který kombinuje schopnosti soustruhu a obráběcího centra do jediné integrované platformy. Namísto přemisťování obrobku mezi samostatnými soustružnickými a frézovacími stroji dokončuje kompozitní obráběcí centrum jak rotační soustružení, tak prizmatické frézování, vrtání a vyvrtávání v jednom nastavení, často bez jakéhokoli ručního přemístění součásti.

Tradiční pracovní postupy obrábění vyžadovaly, aby byl díl nejprve soustružen na CNC soustruhu a poté přenesen do vertikálního nebo horizontálního obráběcího centra pro operace frézování, vrtání a závitování. Každý přenos přinesl čas nastavení, potenciální chyby upnutí a kumulativní rozměrové tolerance. Soustružnické a frézovací složené centrum eliminuje tyto mezikroky integrací živého nástrojového vřetena (nebo plné hlavy frézovacího vřetena) s soustružnickým vřetenem, osou C (otočné polohování na hlavním vřetenu) a často osou Y pro operace frézování mimo střed.

Tyto stroje jsou páteří přesné výroby v průmyslových odvětvích, jako je letecký, automobilový, ropný a plynárenský průmysl, lékařská zařízení a obrana, kde je nutné efektivně a opakovaně vyrábět složité díly s úzkými tolerancemi. Pochopení toho, jak fungují soustružnicko-frézovací obráběcí centra, jaké konfigurace jsou k dispozici a jak vybrat správný stroj, je zásadní pro každého výrobce, který uvažuje o této technologii.

Základní osy a konstrukční konfigurace

Schopnost a soustružnické a frézovací kompozitní obráběcí centrum je do značné míry definována svou konfigurací os. Více os znamená, že lze obrábět složitější geometrie v jediném nastavení, ale také znamenají vyšší cenu stroje a větší složitost programování. Pochopení role každé osy vám pomůže vyhodnotit, zda daný stroj odpovídá vašim výrobním požadavkům.

Standardní konfigurace osy

Základní soustružnicko-frézovací centrum zahrnuje osy X a Z (standardní lineární osy soustruhu), osu C (indexování nebo plynulé otáčení hlavního vřetena pro úhlové polohování) a živé nástroje v revolverové hlavě pro poháněné frézovací a vrtací nástroje. Tato konfigurace zvládá většinu prizmatických prvků na dílech typu hřídele – křížově vrtané otvory, plošky, drážky pro pero, radiální frézování – pokud jsou na vnějším průměru nebo čele dílu a nevyžadují frézování mimo střed hluboko do profilu dílu.

Osa Y pro obrábění mimo střed

Přidání osy Y k soustružnickému a frézovacímu centru odemkne možnosti frézování mimo střed – možnost frézovat prvky, které nejsou na středové ose součásti. To je nezbytné pro obrábění excentrických otvorů, úhlových drážek, kapes na plochých plochách a složitých profilů, které nelze vyrobit pouze pohybem X-Z-C. Osa Y posouvá revolver kolmo k ose Z ve svislé rovině, což dává živému nástroji skutečnou schopnost tříosého frézování vzhledem k dílu. Většina seriózních multitaskingových soustružnických strojů zahrnuje osu Y jako standard nebo jako možnost s vysokou prioritou.

Pomocné vřeteno pro kompletní obrábění součástí

Pomocné vřeteno (také nazývané sekundární vřeteno nebo protivřeteno) je druhé soustružnické vřeteno umístěné naproti hlavnímu vřetenu. Po dokončení předních operací přenese hlavní vřeteno díl přímo na vedlejší vřeteno, které uchopí obrobenou část a předloží neopracovaný konec pro další operace – bez jakéhokoli ručního opětovného upnutí. To umožňuje kompletní obrobení obou konců součásti v jediném strojním cyklu, čímž se zcela eliminuje potřeba druhého nastavení. Podvřetenové stroje jsou zvláště cenné pro výrobu složitých soustružených frézovaných dílů ve středních až velkých objemech s posuvem tyče.

Frézovací hlava v ose B

Nejvýkonnější konfigurace soustružnické frézy zahrnují osu B – rotační osu, která naklání hlavu frézovacího vřetena od 0° (rovnoběžná s osou Z, pro soustružnické operace) do 90° (kolmo k ose Z, pro čelní frézování) a do libovolných úhlů mezi nimi. Frézovací hlava v ose B transformuje stroj na skutečnou 5osou simultánní obráběcí platformu, schopnou vytvářet vysoce komplexní tvarované povrchy, úhlové otvory a složené úhly v jediném nastavení. Tyto stroje překlenují mezeru mezi tradičními soustružnickými centry a plně 5osými obráběcími centry a jsou široce používány v leteckém průmyslu a výrobě lékařských implantátů.

Soustružení versus frézování: Co dělá kompozitní centrum v každém režimu

Aby bylo možné ze soustružnického a frézovacího kompozitního obráběcího centra vytěžit maximum, musí operátoři a programátoři porozumět rozdílům mezi tím, jak se stroj chová v režimu soustružení a v režimu frézování, a jak mezi nimi efektivně řadit operace.

V režimu soustružení hlavní vřeteno otáčí obrobek vysokou rychlostí, zatímco pevné řezné nástroje (nebo stacionární živé nástroje) odebírají materiál rotačním řezem. Válcové profily, kužely, závity, drážky, vrtání a čelní operace jsou všechny prováděny v režimu soustružení. Rychlost hlavního vřetena, rychlost posuvu a hloubka řezu musí být optimalizovány pro materiál obrobku a vyráběnou geometrii podle stejných principů jako běžné programování CNC soustruhu.

V režimu frézování se hlavní vřeteno zablokuje do určité úhlové polohy (indexování osy C) nebo se otáčí pomalu pod CNC řízením (interpolace osy C), zatímco vřeteno aktivního nástroje v revolverové hlavě nebo frézovací hlava v ose B otáčí řezným nástrojem. Materiál je odebírán spíše rotujícím nástrojem než rotujícím obrobkem. Kapsy, drážky, křížové otvory, ploché plochy, obrysy a složité 3D povrchy jsou všechny vyráběny v režimu frézování. Osa C se interpoluje s osami X a Z (a Y) pro vytvoření jakékoli požadované geometrie povrchu.

Klíčové technické specifikace k vyhodnocení

Při hodnocení soustružnických a frézovacích kompozitních obráběcích center musí být široká sada technických parametrů přizpůsobena vašim specifickým výrobním požadavkům. Níže uvedená tabulka obsahuje nejdůležitější specifikace a co hledat:

Hlavní výhody soustružnického kompozitního obrábění

Obchodní případ investice do soustružnického a frézovacího kompozitního obráběcího centra spočívá na souboru konkrétních, kvantifikovatelných výhod oproti běžným pracovním postupům na více strojích. Tyto výhody se postupem času sčítají, zejména ve vysoce namíchaných a přesně řízených výrobních prostředích.

• Snížená doba nastavování a manipulace: Eliminace přesunů strojů mezi soustruhem a obráběcím centrem může u složitých dílů zkrátit celkovou dobu seřizování a manipulace o 50–80 %. Každé odebrané nastavení také odstraňuje potenciální zdroj chyby uchycení a rozměrové odchylky.
• Vylepšená geometrická přesnost: Když jsou všechny prvky obráběny vzhledem ke stejnému základu bez opětovného upnutí, koaxiální, kolmost a polohové tolerance mezi soustruženými a frézovanými prvky jsou podstatně užší, než čeho lze dosáhnout na dvou samostatných strojích a nastaveních. To je zásadní pro přesné součásti, jako jsou hydraulické ventily, armatury pro letectví a kosmonautiku a chirurgické implantáty.
• Kratší dodací lhůty a nižší WIP: Díly se pohybují obchodem jako kompletní nebo téměř hotové jednotky, spíše než čekání ve frontách mezi stroji. Celková doba realizace složitých soustružených frézovaných dílů se může zkrátit ze dnů na hodiny, čímž se dramaticky sníží zásoby nedokončené výroby a zlepší se schopnost reagovat na změny poptávky zákazníků.
• Požadavek na spodní podlahovou plochu: Jedno víceúlohové obráběcí centrum obvykle zabírá méně podlahové plochy než soustruh plus obráběcí centrum, které nahrazuje, a zároveň eliminuje zařízení pro manipulaci s materiálem mezi stroji, upínací přípravky a odkládací plochy potřebné v buňce s více stroji.
• Snížená práce operátora na díl: Díky pomocnému vřetenu a podavači tyčí může mnoho soustružnických a frézovacích kompozitních center pracovat bez provozu po dlouhou dobu při výrobě s posuvem tyče, přičemž jeden operátor řídí více strojů současně místo toho, aby se staral o jediný vyhrazený soustruh nebo frézu.
• Umožňuje obrábění dříve obtížných geometrií: Funkce, které by vyžadovaly specializované přípravky nebo nastavení čtvrté/páté osy na konvenčních strojích, lze často vyrábět přímo na soustružnickém centru v ose B, čímž se otevírají nové geometrie součástí, které byly dříve z hlediska nákladů nedostupné.

Typické díly vyráběné na soustružnických a frézovacích kompozitních centrech

Ne každý díl ospravedlňuje soustružnicko-frézovací kompozitní centrum – jednoduché válcové díly bez frézovacích prvků jsou stále často ekonomičtěji vyráběny na konvenčním CNC soustruhu. Nejlepším místem pro obrábění kompozitů jsou díly, které kombinují významný obsah soustružení se smysluplnými požadavky na frézování, vrtání nebo řezání závitů. Zde jsou kategorie aplikací, kde tyto stroje poskytují největší hodnotu:

• Letecké konstrukční prvky: Součásti podvozku, kryty pohonů, titanové konstrukční armatury a sestavy hřídelí turbín, všechny kombinují složité soustružnické profily s precizně frézovanými vlastnostmi a úzkými geometrickými tolerancemi – přesně ten profil, který se hodí pro střed soustružnické frézy v ose B.
• Nářadí na vrtání ropy a plynu: Vrtací objímky, stabilizační tělesa, pouzdra nástrojů MWD a tělesa ventilů jsou velké, těžké soustružené díly se složitými křížově vrtanými porty, frézovanými ploškami a přesnými závitovými spoji. Jejich velikost a složitost činí obrábění kompozitů velmi výhodnými.
• Lékařské implantáty a chirurgické nástroje: Ortopedické implantáty, jako jsou kostní šrouby, páteřní klece a kyčelní dříky, vyžadují soustružené vnější profily kombinované s přesně vyfrézovanými texturami kontaktu s kostmi, štěrbinami a křížovými otvory – to vše v obtížně biologicky kompatibilních materiálech, jako je titan a kobalt-chrom.
• Přesné automobilové komponenty: Vačkové hřídele, klikové hřídele, převodové hřídele a šoupátka hydraulických řídicích ventilů jsou velkoobjemové, složité rotační díly s vyfrézovanými drážkami pro pero, křížově vrtanými olejovými kanály a přesně broušenými čepy, které těží z kompozitního obrábění zejména při výrobě prototypů a malých až středně velkých objemů.
• Kapalinové a hydraulické komponenty: Tělesa hydraulického potrubí, šoupátka ventilů, hřídele čerpadel a tyče válců kombinují soustružené otvory a vnější průměry s přesně vyfrézovanými čely portů, křížově vrtanými průchody a závitovými spoji, které lze dokončit v jednom nastavení na kompozitním centru.

CNC řídicí systémy a CAM programování pro kompozitní obrábění

Složitost programování soustružnického a frézovacího kompozitního obráběcího centra je podstatně vyšší než u běžného soustruhu nebo obráběcího centra. Moderní stroje spoléhají na pokročilé CNC řízení – především FANUC 31i-B5, Siemens SINUMERIK 840D sl, Mazatrol Smooth a Okuma OSP-P300 – které poskytují integrované soustružnické a frézovací cykly, vícekanálové programování pro simultánní operace vřetena a podvřetena a 5osou simultánní interpolaci osy B.

Software CAM hraje stejně důležitou roli. Programy pro složité soustružnicko-frézovací součásti jsou zřídka psány ručně – interakce mezi soustružnickými cykly, frézováním v ose C, funkcemi mimo střed osy Y a současnými pětiosými řezy v ose B vyžaduje specializovaný multitasking CAM software. Mezi přední CAM platformy pro programování soustružnických fréz patří Mastercam Mill-Turn, Siemens NX CAM, Hypermill TURN/MILL a Esprit. Tyto nástroje simulují kompletní obálku stroje včetně revolverové hlavy, pomocného vřetena a geometrie ustálené opěry, aby detekovaly kolize před spuštěním programu na skutečném stroji – kritický krok kontroly bezpečnosti a kvality vzhledem ke složitosti víceosých kompozitních obráběcích cyklů.

Synchronizace a vícekanálové programování

Jednou z nejvýkonnějších – a programově nejnáročnějších – funkcí soustružnicko-frézovacího centra s podvřetenem je schopnost provádět současné operace na obou vřetenech současně. Řízení CNC řídí dva (nebo více) nezávislých kanálů provádění, které mohou běžet paralelně, synchronizované čekacími kódy, které zajišťují operace na jednom vřetenu, dokud se nedokončí požadovaná operace na druhém vřetenu. Správně optimalizovaná synchronizace dramaticky zkracuje celkovou dobu cyklu překrýváním operací hlavního vřetena a vedlejšího vřetena, ale vyžaduje pečlivé programování, simulaci a ověření správného a bezpečného provedení.

Jak vybrat správné soustružnické a frézovací kompozitní obráběcí centrum

Výběr soustružnického kompozitního obráběcího centra je významným investičním rozhodnutím a rozsah dostupných konfigurací – od základních revolverových soustruhů s živými nástroji až po plně 5osá multitaskingová centra v ose B – je široký. Práce s následujícím rozhodovacím rámcem pomáhá identifikovat správnou třídu stroje pro vaše aplikační portfolio.

• Nejprve analyzujte své portfolio dílů: Zkontrolujte díly, které chcete na stroji vyrábět. Rozdělte je do kategorií podle obsahu soustružení, složitosti frézování, materiálu, tolerancí a objemu. Tato analýza určuje, zda potřebujete osu Y, podvřeteno, osu B nebo jen dobře specifikovaný revolverový soustruh s aktivním nástrojem. Vyhněte se nadměrné specifikaci – schopnost osy B zvyšuje náklady a režii na programování, která je odůvodněna pouze skutečně složitými geometriemi součástí.
• Přizpůsobte výkon vřetena vašim materiálům: Obrábění slitin titanu a niklu v letectví vyžaduje vysoký krouticí moment vřetena při středních otáčkách a pevnou konstrukci stroje. Vysokorychlostní obrábění hliníku vyžaduje vysoké otáčky živého nástroje a vynikající odvod třísek. Ujistěte se, že křivky točivého momentu vřetena a tuhost konstrukce stroje odpovídají vašim nejnáročnějším řezným aplikacím.
• Vyhodnoťte systém upínání nástrojů: Systémy nástrojů BMT (Built-in Motor Turret) poskytují výrazně vyšší tuhost a výkon nástroje v reálném čase než konvenční konstrukce revolverů poháněných VDI. Pro těžké frézovací průchody na soustružnicko-frézovacím centru stojí za dodatečnou investici nástroje BMT. Zkontrolujte počet aktivních nástrojových stanic, kompatibilitu velikosti stopky nástroje a dostupnost úhlových hlav a speciálních nástrojových adaptérů.
• Zvažte kompatibilitu automatizace: Pokud máte v úmyslu vypnout osvětlení nebo integrovat stroj do automatizované buňky, ověřte kompatibilitu podavače tyčí, možnosti rozhraní portálového nakladače, dostupnost výměníku palet (pro práci s upínačem) a podporu řízení CNC pro automatizační protokoly, jako je MTConnect nebo OPC-UA pro integraci Průmyslu 4.0.
• Posuďte aplikační podporu dodavatele: Kompozitní obráběcí centra jsou složitá a kvalita podpory po instalaci – aplikační inženýrství, vývoj postprocesorů CAM, školení a dostupnost náhradních dílů – se mezi výrobci obráběcích strojů výrazně liší. Než se zavážete k nákupu, vyžádejte si referenční návštěvy stávajících instalací s podobnými díly.

Mezi přední výrobce soustružnických a frézovacích kompozitních obráběcích center patří Mazak (řada Integrex), DMG Mori (řada NTX a CTX), Okuma (řada MULTUS), Doosan (řada Puma MX), Nakamura-Tome, Index a Miyano. Každý stavitel má silné stránky v konkrétních konfiguracích, rozsahech velikostí a průmyslových aplikacích, takže před konečným výběrem se vždy vyplatí vyhodnotit více možností s ohledem na vaše specifické požadavky na součást a produkční prostředí.
